12채널 디지털 오디오 매트릭스

Model:MX-1212

FHBAVTEC 디지털 오디오 프로세서를 선택해 주셔서 감사합니다. 당사의 12채널 디지털 오디오 매트릭스는 최첨단 기술을 사용하여 설계되어 다양한 오디오 애플리케이션에서 뛰어난 음질과 원활한 성능을 보장합니다. 우리는 귀하의 만족과 12채널 디지털 오디오 매트릭스의 수명을 보장하기 위해 기술 지원, 유지 관리 및 문제 해결을 포함한 최고의 애프터 서비스를 제공하기 위해 최선을 다하고 있습니다.

문의 보내기

제품 설명

전문 제조업체로서 우리는 귀하의 특정 오디오 요구 사항을 정확하고 안정적으로 충족하는 고품질 12채널 디지털 오디오 매트릭스를 제공하고자 합니다. 우리는 귀하의 프로젝트 마감일을 맞추고 귀하의 운영이 원활하게 진행되도록 적시 납품을 최우선으로 생각합니다. 품질과 고객 서비스에 대한 헌신을 통해 우리는 오디오 기술 솔루션의 신뢰할 수 있는 파트너가 될 수 있습니다.

12채널 디지털 오디오 매트릭스 사양:

모델번호	MX-1212
메인S사양
DSP 칩	Ti 456MHz FLOPS 듀얼 코어
USB2.0 녹음/재생	지원하다
중앙 제어 명령어 세트 생성기	지원하다
입력 처리	사전 증폭, 신호 발생기, 확장기, 압축기, 5밴드 파라메트릭 이퀄라이제이션, 자동 게인, AM 자동 믹싱 기능, AFS,AEC,ANC
출력 처리	스피커 관리자(31밴드 그래픽 이퀄라이저, 딜레이, 크로스오버, 리미터, 하이 및 로우 채널 필터)
매트릭스 혼합	입력 및 출력 신호 매트릭스 혼합, 혼합 구성 요소 제어
자동 카메라 추적 기능	지원하다
장면 사전 설정	100개의 맞춤 설정 그룹
포트 구성
아날로그 입력 채널	12
아날로그 출력 채널	12
이더넷 제어 포트	1
RS232、RS485	RS232:1;RS485:1
GPIO	8
프론트 스테이지 게인	51dB(각 레벨 3dB, 총 17레벨)
밸런스/언밸런스, 입력/출력 지원	지원하다
MIC\LINE, 입력/출력 지원	지원하다
각 채널에 대한 독립적인 48V 팬텀 전원 스위치	지원하다
DSP 처리
AM, AGC, AFS, AEC	√
사양
샘플링 속도	48k@24비트
팬텀파워	48V
주파수 응답	20Hz~20KHz, ±0.3dB
THD+N	≤0.005% @1k,4dBu
일하는 힘	AC110V-220V,50Hz/60Hz
층간소음	-90dBu
크기	48225845(mm)

12채널 디지털 오디오 매트릭스 지침:

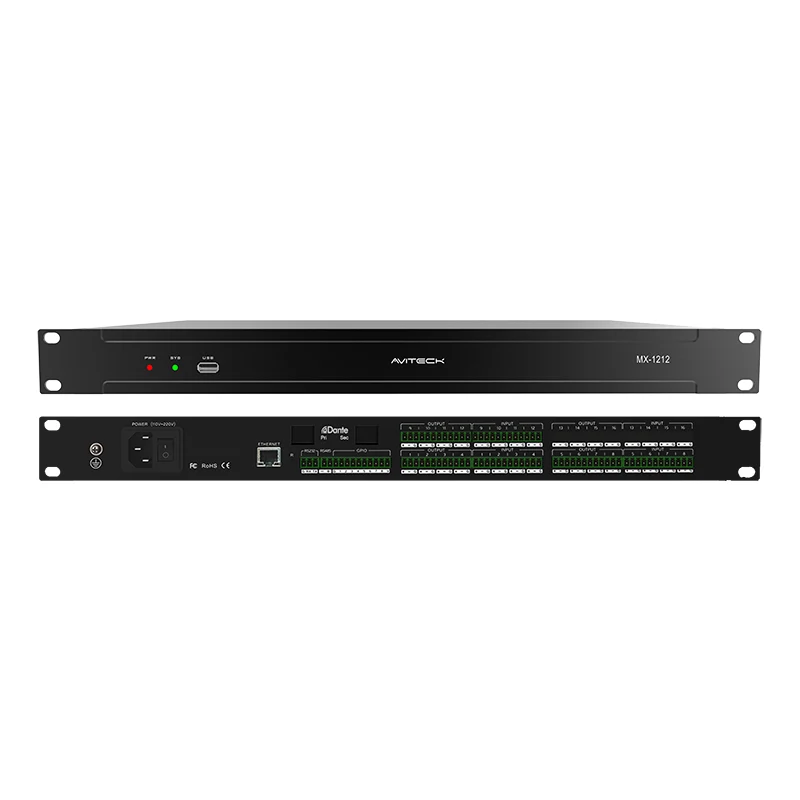

1.기기 연결

① 접지 나사: 이 나사를 통해 장비 내부 회로를 접지합니다.

② POWER 인터페이스: 100~220V AC 전원 공급 장치와 로커 스위치를 연결합니다.

③ 네트워크 제어 인터페이스: 네트워크 포트에 연결하여 장치를 디버그하고 모니터링합니다.

④ 재설정: 재설정 버튼을 길게 눌러 공장 설정을 복원하고 프로세서를 다시 시작합니다.

⑤ RS232+ RS485+GPIO 제어 인터페이스: 제어 터미널이나 중앙 제어 장치를 연결하여 제어 명령을 보내고 받습니다.

⑥ Dante 네트워크 인터페이스: Dante 오디오 네트워크에 액세스하기 위해 사용됩니다.

⑦ 신호 출력 인터페이스: 연결 증폭기, 활성 스피커 및 기타 장비.

⑧ 신호 입력 인터페이스: 마이크, DVD 및 기타 장비를 연결합니다.

12 Channel Digital Audio Matrix

2. 전원 켜기

전원을 켜고 켜십시오. 전원 표시등이 켜지면 SYS 상태 표시등이 깜박이는 상태로 들어갈 때까지 기다린 다음 장비가 시작되고 완료됩니다.

①PWR: 전원 표시등.

②SYS: 시스템 상태 표시등. 장치가 시작된 후 녹색 표시등이 깜박입니다.

③USB: 저장 장치.(MP3 및 WAV 형식 U 디스크 녹음 및 방송 지원)

12 Channel Digital Audio Matrix

3.클라이언트 네트워크 구성

프로세서의 기본 IP 주소는 192.168.1.200, 서브넷 마스크: 255.255.255.0입니다. 클라이언트 소프트웨어가 정상적으로 프로세서에 연결될 수 있도록 클라이언트 IP 주소와 프로세서가 동일한 세그먼트에 있는지 확인하십시오.

참고: 프로세서의 IP 주소는 클라이언트 소프트웨어 로그인이 성공한 후에 수정될 수 있습니다.

4. 웹페이지를 열고 소프트웨어를 다운로드합니다.

클라이언트 호스트에 있는 프로세서의 IP 주소에 대한 브라우저 액세스를 열고 다음 페이지를 입력하십시오.

이 페이지의 다운로드 버튼을 클릭하여 WINDOWS용 소프트웨어를 다운로드하고 안내에 따라 설치하세요.

참고: 클라이언트 소프트웨어를 설치하기 전에 WINDOWS가 Microsoft.Net Framework 3.5 이상에 설치되어 있는지 확인하십시오. 시스템의 일부(예: Windows 8의 경우 "사용자 계정 제어 정보"라는 메시지가 표시됨) 소프트웨어 권한을 강화하려면 "확인"을 클릭하십시오.

12 Channel Digital Audio Matrix

5.클라이언트 소프트웨어 로그인

클라이언트 소프트웨어 설치가 완료된 후 소프트웨어를 열고 검색 버튼을 클릭하면 현재 네트워크 장치의 IP 목록을 볼 수 있습니다. 장치의 IP 주소를 연결하려면 두 번 클릭하고, 팝업 상자에 사용자 이름과 비밀번호(기본 사용자 이름: admin / 비밀번호: 123456)를 입력하고 제출하세요. 성공적으로 착륙하면 해당 IP 주소 표시줄이 녹색으로 변경됩니다. 빨간색으로.

6.추가 설정

로그인 성공은 프로세서의 시운전 및 구성을 완료할 수 있음을 의미합니다. 자세한 내용은 소프트웨어를 사용하여 도움말 메뉴를 문서화하십시오.

7. 12채널 디지털 오디오 매트릭스의 포장 목록
