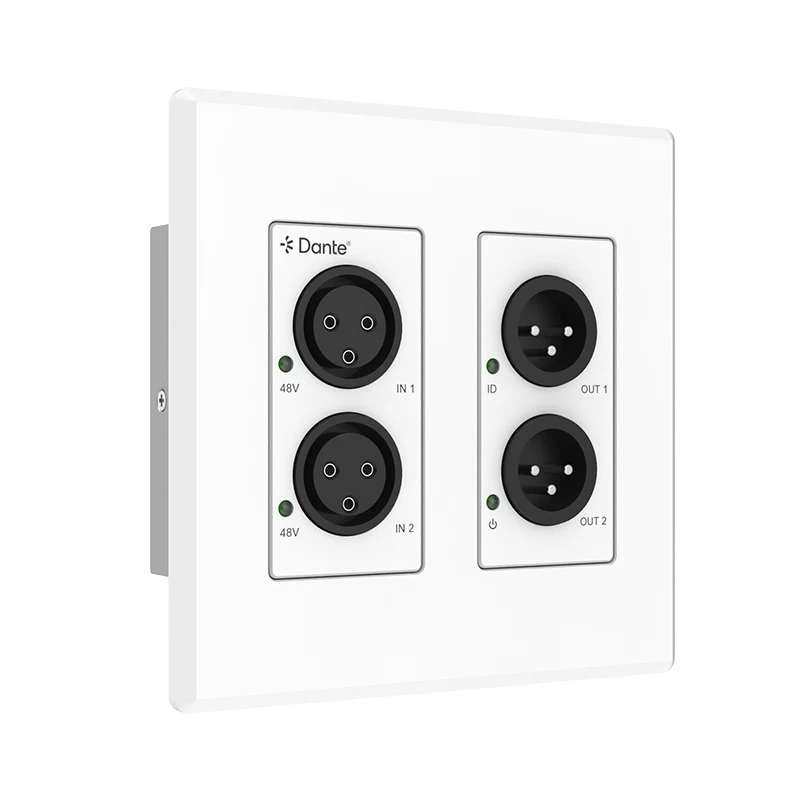

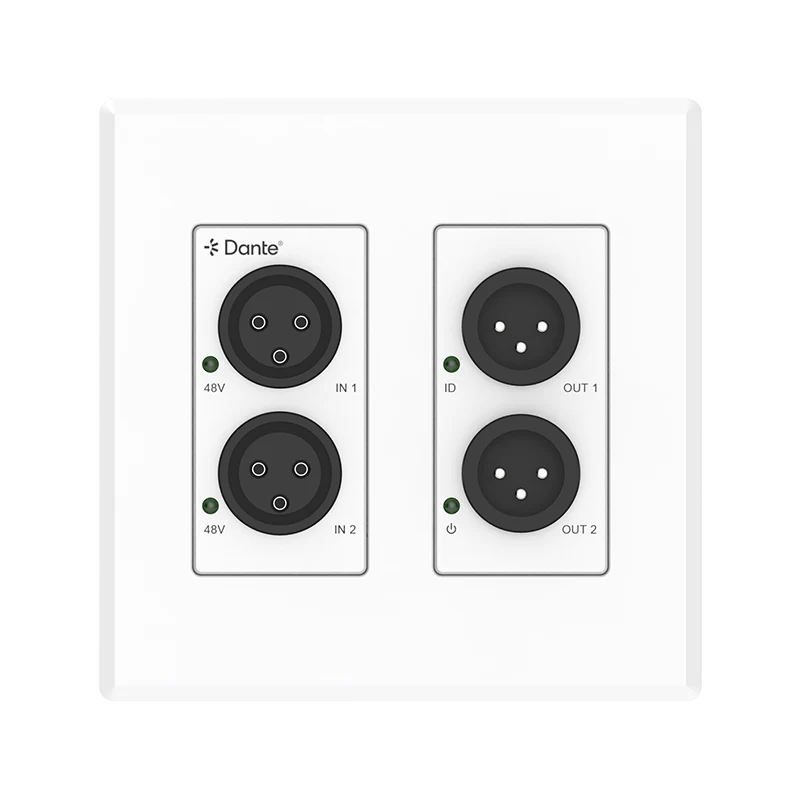

미국 표준용 2채널 아날로그 XLR Dante 변환기

Model:DPX22-US

문의 보내기

제품 설명

이 소형 2채널 아날로그 XLR Dante 변환기는 Dante® Ultimo 2x2 플랫폼을 활용하여 기존 아날로그 오디오 장치를 Dante® 디지털 네트워크에 원활하게 연결합니다. 표준 2-GANG US 월 플레이트로 설계되어 기존 오디오 시스템과 최신 오디오 시스템 모두에 유연한 통합을 제공합니다.

아날로그 입력: 최적의 신호 매칭을 위해 5단계 정밀 제어로 감도를 조정할 수 있습니다.

ㆍ아날로그 출력: 균형 잡힌 분배를 위해 5단계 조정으로 구성 가능한 출력 게인.

이중 전원 옵션: 효율적인 설치를 위해 12V DC 로컬 전원 또는 PoE(Power over Ethernet)를 지원합니다.

플러그 앤 플레이 Dante® 호환성: 안정적이고 대기 시간이 짧은 오디오 네트워킹 인증을 받았습니다.

미국 표준용 2채널 아날로그 XLR Dante 변환기의 응용 분야:

ㆍ라이브 사운드

ㆍ방송

Ÿ완벽한 Dante 통합을 통한 스튜디오 녹음

ㆍ회의실

특징:

2x 입력 + 2x 출력(Dante® 입력 및 Dante® 출력)

ㆍ밸런스/언밸런스 XLR 아날로그 오디오

YZ 팬텀 48V 전원 및 하드 버튼을 통한 켜기/끄기

Ÿ다양한 MIC/XLR 레벨에 맞게 조정하는 입력 감도 및 출력 게인 제어

Dante® 오디오 샘플링 속도는 44.1/48/88.2/96KHz@24bit를 지원합니다.

Ÿ구성 가능한 Dante® 장치 대기 시간(Dante® Controller를 사용하여 구성 가능한 1, 2 또는 5ms 지원)

ㆍAES67 RTP 오디오 전송 지원

ØPoE 및 로컬 전원 옵션

Ø표준 2-GANG EU/UK 페이스플레이트 디자인

2CH 아날로그 XLR Dante 변환기 패키지 내용:

① 1x 2x 입력 및 2x 출력 아날로그 XLR-Dante® 변환기

② 1x 2핀-3.5mm Phoenix 커넥터(수)

③ 1× 사용자 설명서

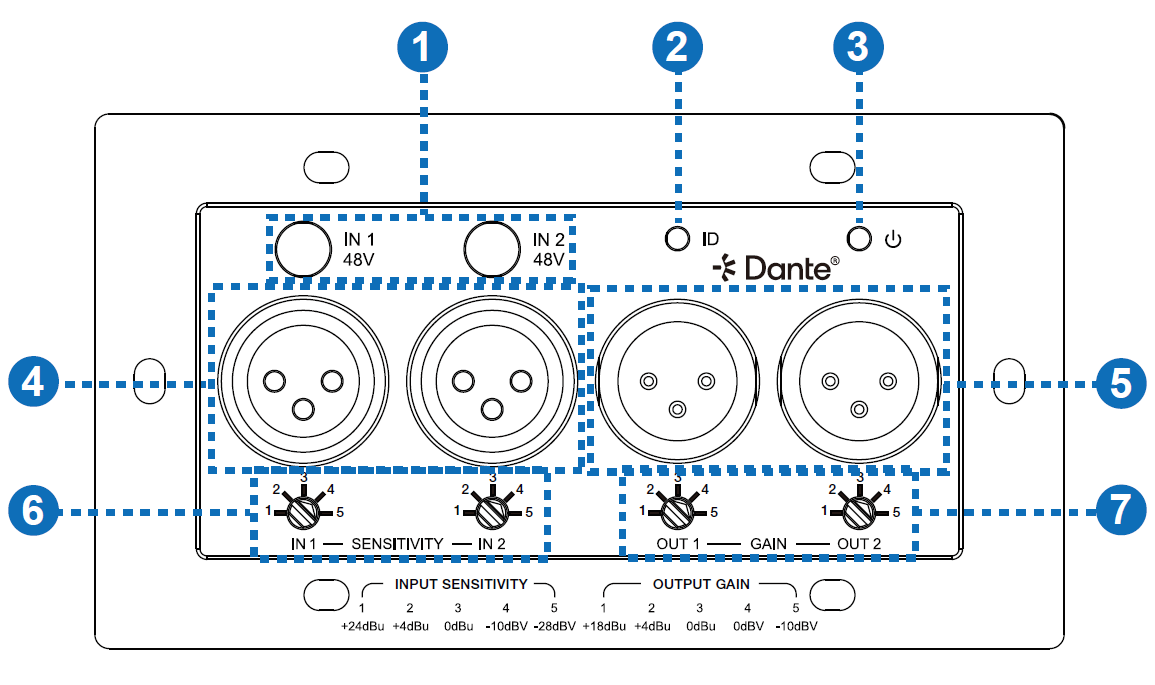

전면 패널의 작동 제어 및 기능

아니요.	이름	기능 설명
1	1/2에 48V 버튼 및 백라이트 LED	버튼을 눌러 MIC 오디오 입력 채널 1/2의 48V 팬텀파워를 켜면 해당 백라이트 LED가 켜집니다.
2	ID LED (녹색)	Dante 컨트롤러를 통해 장치 식별을 돕기 위해 켜집니다.
3	전원(녹색)	▪ 켜짐: 기기의 전원이 PoE 또는 로컬로 켜집니다. 12VDC 공급. ▪ 조명 꺼짐: 기기의 전원이 꺼진 상태입니다.
4	오디오 입력 포트	밸런스/언밸런스 XLR 아날로그 오디오 입력 포트 1/2, MIC/LINE 아날로그 오디오 소스 장치에 연결됩니다.
5	오디오 출력 포트	밸런스/언밸런스 XLR 아날로그 오디오 출력 포트 1/2, 아날로그 오디오 소스 장치에 연결됨.
6	오디오 IN 1/2 노브	아날로그 오디오 입력 채널 1/2용 5단계 감도 조정 손잡이입니다. 손잡이 화살표는 다음을 나타냅니다. 1. +24dBu, 2. + 4dBu, 3. 0dBu, 4. -10dBv, 5. -28dBv.
7	AudioOUT 1/2 노브	아날로그 오디오 출력 채널 1/2용 5단계 게인 조정 손잡이입니다. 손잡이 화살표는 다음을 나타냅니다. 1. +18dBu, 2. + 4dBu, 3. 0dBu, 4. 0dBv, 5. -10dBv.

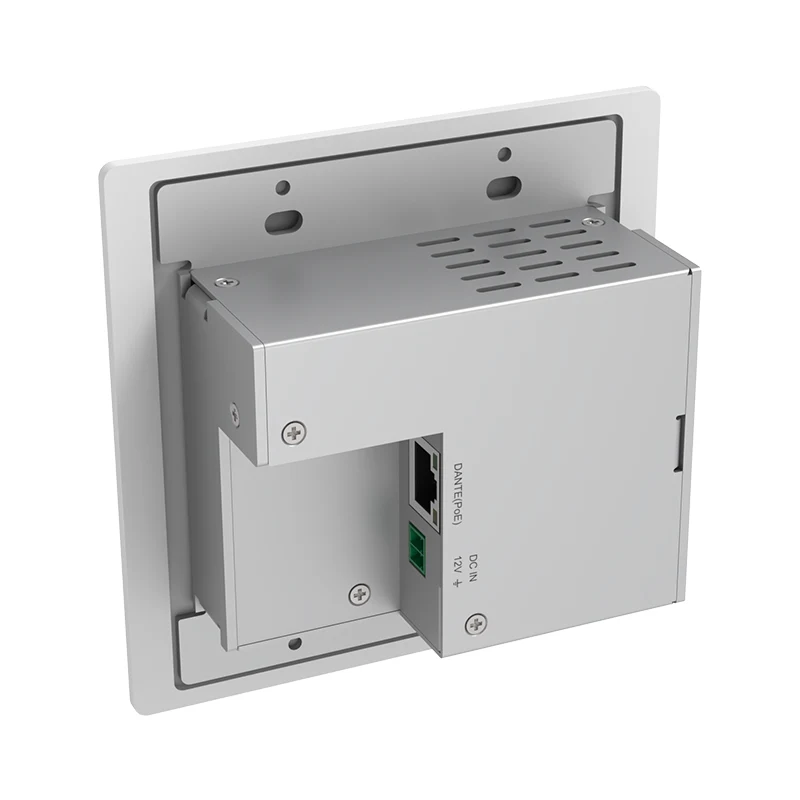

실제 패널:

아니요.

이름

기능 설명

DANTE(PoE)

포트

100M Dante® 디지털 오디오 입력/출력 포트, RJ45 라인을 통해 네트워크 스위치에 연결되고 PD 전원 공급 장치를 지원합니다.

녹색 LINK LED는 정상적으로 연결되면 항상 켜져 있습니다.

데이터가 전송되면 노란색 DATA LED가 깜박입니다.

DC IN 포트

12VDC/500mA 전원 입력 포트.

기기에는 다음 두 가지 방법으로 전원을 공급할 수 있습니다.

▪ 로컬 12VDC/500mA 전원 공급 장치.

▪ 네트워크 스위치의 PoE. 기기는 PD 역할을 합니다.

방법.

명세서:

연결
	전면 패널	1x 전원 LED [녹색] 1x ID LED [녹색] 2x 마이크 팬텀 전원 48V 버튼(백라이트 LED 포함)[녹색] 2x 오디오 입력[3핀 XLR, 암] [LINE 오디오, 밸런스/언밸런스 연결, 최대 입력 레벨 24dBu] [MIC 오디오, 밸런스/언밸런스 연결, 최대 입력 레벨 50mVRMS, 48V 팬텀 전원] 2x 오디오 출력 [3핀 XLR, 남성, 아날로그 오디오, 밸런스/언밸런스 연결, 최대 출력 레벨 18dBu]
	후면 패널	1x DANTE [RJ45 커넥터, PoE] [디지털 오디오 입력/출력, PCM 2CH 44.1K-96KHz 16/24Bit] 1x DC/12V [2핀-3.5mm 피닉스 커넥터] [12VDC/500mA]
	기계
	주택	알루미늄 패널 + 철 섀시
	색상	흰색 패널 + 실버 섀시
	치수	월 플레이트: 136mm [W] x 75mm [H] x 40.7mm [D] 전면판: 146mm [W] x 85mm [H] x 5mm [D]
	무게	페이스플레이트 제외: 275g 페이스플레이트 포함: 347g
	전원공급장치	1. PoE/PD(클래스 1 IEEE 802.3af) 2. DC 12V(Switch가 PoE를 지원하지 않는 경우)
	전력 소비	3.6W(최대)
	작동 온도	32°F ~ 104°F / 0°C ~ 40°C
	보관 온도	-4°F ~ 140°F / -20°C ~ 60°C
	작동 습도	20% ~ 80%(상대습도, 비응축)
	보관 습도	10% ~ 90%(상대습도, 비응축)
인위적인
모델번호			DPX22-US
이름			2CH 아날로그 XLR Dante 변환기
네트워크 대역폭			100M
제어 방법			Dante® 컨트롤러
오디오 지연 시간			구성 가능한 Dante® 기기 지연 시간 (Dante® 컨트롤러를 사용하여 구성 가능한 1, 2 또는 5ms 지원)
오디오 형식			DANTE [디지털 오디오 입/출력, PCM 2CH 44.1K-96KHz 16/24Bit] LINE In [아날로그 오디오, 밸런스/언밸런스 연결, 최대 입력 레벨 24dBu] MIC In [아날로그 오디오, 밸런스/언밸런스 연결, 최대 입력 레벨 50mVRMS] LINE 출력 [아날로그 오디오, 밸런스/언밸런스 연결, 최대 출력 레벨 18dBu]
오디오 매개변수			출력 임피던스	300옴
			출력 수준(최대)	18dBu(최대)
			주파수 응답	20Hz~20kHz(-/+0.5dB)
			동적 범위	> 90dB@0dBu, 1kHzA 가중
			오디오 S/N 비율	> 90dB@0dBu, 1kHzA 가중
			오디오 THD+N	+4dBu, 1KHz에서 < 0.015%
전송 거리			328피트/100m(CAT6/6A/7)
ESD 보호			IEC 61000-4-2: ±8kV(공극 방전) 및 ±4kV(접촉 방전)

보증, 배송, 배송.

①보증:

당사의 모든 제품은 배송 전에 테스트를 거쳤습니다.

2CH Line In Dante Converter에 대해 1년 보증을 제공합니다.(품질 보증 기간이 시작된 후에는 적절한 유지 관리 비용을 청구합니다.)

②배송:

샘플 주문: 또는 샘플 주문, 우리는 1-3일 동안 배송할 수 있습니다

대량 주문: t는 수량에 따라 다르며 일반적으로 10-15일입니다.

③배송:

당사의 모든 제품은 Fedex/DHL/UPS/TNT 또는 해상 운송으로 배송됩니다. 또한 우리는 중국에 있는 귀하의 대리인에게 배송할 수 있습니다.

FAQ

Q1: OEM&ODM 서비스를 제공합니까?

A: 그렇습니다, 우리는 클라이언트 요구 사항에 따라 OEM 또는 ODM 솔루션을 제공할 수 있습니다.

Q2. 수량이 최소 수량보다 적으면 주문할 수 있나요?

A2. 물론 테스트 및 품질 검사를 위해 샘플을 주문하실 수도 있습니다. 우리는 샘플 주문에 더 많은 관심을 기울입니다

Q3: 귀사 제품의 품질 표준은 무엇입니까?

A3:우리 제품은 CE, ROHS, FCC 인증서를 승인했습니다.

Q4: FHBAudio 장비를 사용할 장소는 어디입니까?

당사의 제품은 국제 회의, 정부 기관, 은행 기관, 교회, 공항, 의회 기관과 같은 종교 센터, 교육 기관, 호텔, 민간 기업 회의실 등 다양한 분야에서 널리 활용되고 있습니다. 이러한 다양한 애플리케이션은 당사 제품의 다양성과 신뢰성을 강조하여 다양한 고객과 산업에서 신뢰할 수 있는 선택이 되도록 합니다.

Q5: Dante 오디오의 이점은 무엇입니까?

A5: Dante 오디오는 표준 이더넷 네트워크를 통해 고품질 오디오를 전송하기 위한 간편하고 효율적인 솔루션을 제공합니다. Dante 기술을 활용하면 사용자는 단일 네트워크 케이블을 통해 여러 오디오 채널을 쉽게 보내고 받을 수 있으므로 부피가 큰 기존 배선의 필요성이 크게 줄어듭니다. 이 시스템은 탁월한 유연성, 확장성 및 신뢰성을 제공하므로 라이브 사운드, 방송 및 설치된 오디오 애플리케이션에 이상적입니다. 실시간 성능과 다양한 장치 간의 원활한 통합을 통해 Dante는 우수한 신호 품질과 낮은 대기 시간을 유지하면서 오디오 네트워킹을 단순화합니다.
