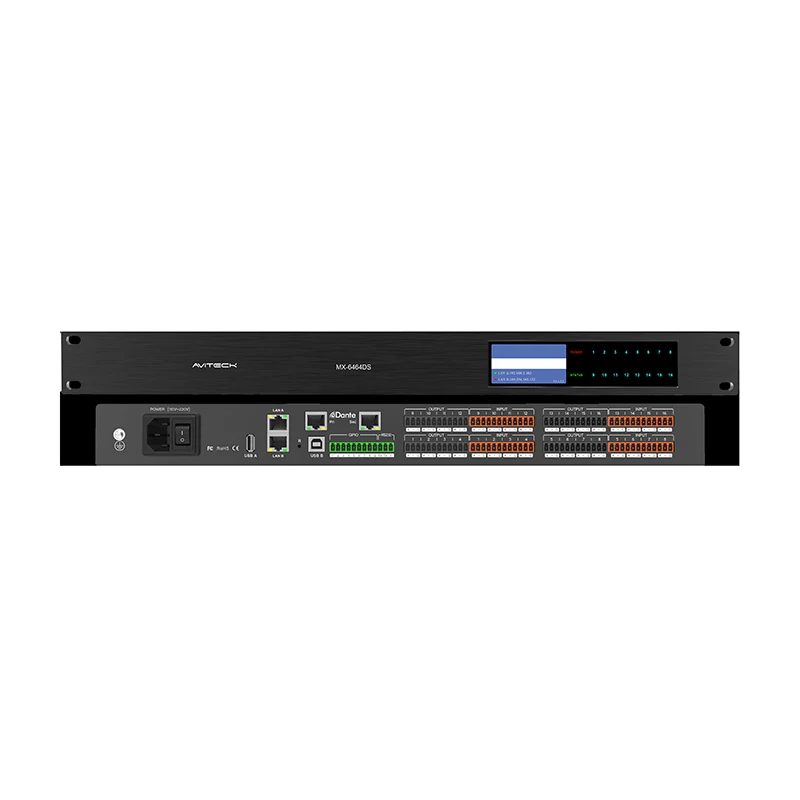

64채널 Dante DSP

64채널 Dante DSP 디지털 오디오 프로세서는 자유롭게 설계할 수 있는 오디오 처리 및 제어 시스템 제품입니다. 전면 패널에는 장치의 현재 작동 상태를 표시할 수 있는 고화질 컬러 화면이 함께 제공됩니다. 고급 DSP 처리 기술을 채택합니다. 시스템은 선택할 수 있는 다양한 오디오 처리 모듈을 제공합니다. 개방형 소프트웨어 아키텍처는 애플리케이션 시나리오의 다양한 실제 문제를 해결할 수 있습니다. . 128개의 네트워크 오디오 채널은 네트워크 오디오 전송을 위한 높은 대역폭, 낮은 대기 시간, 높은 호환성 및 저렴한 비용의 솔루션을 제공합니다.

64채널 Dante DSP 제품 사양

64채널 Dante DSP 제품 주요 기능

1. 핵심 하드웨어 구성 요소

고성능 DSP 프로세서: 고정밀, 저전력 소비 및 탁월한 신뢰성으로 유명한 Analog Devices(ADI)의 고성능 디지털 신호 처리(DSP) 칩인 Analog Devices의 고성능 DSP Sharc21569를 사용합니다. Sharc 시리즈 DSP 칩은 고성능 오디오 처리가 필요한 애플리케이션에 자주 사용됩니다.

NXP I.ML ARM 프로세서: 또 다른 핵심 프로세서인 NXP의 I.ML ARM 프로세서는 강력한 컴퓨팅 및 제어 기능을 제공하여 복잡한 오디오 신호 처리 및 제어 기능을 실현하는 데 도움을 줍니다.

2. 네트워크 오디오 기능

64*64 Dante 네트워크 오디오 채널 지원: 하드웨어는 Dante 네트워크 오디오 채널의 최대 64개 입력 및 64개 출력을 지원하여 다중 채널 오디오의 낮은 지연 전송을 달성합니다. 동시에 AES67 표준과도 호환되므로 AES67 표준을 따르는 다른 AoIP(Audio over IP) 장치와 상호 운용할 수 있습니다.

2개의 기가비트 이더넷 포트: Dante 오디오 연결 또는 네트워크 백업용으로 오디오 전송의 안정성과 신뢰성을 보장합니다.

3. 아날로그 오디오 인터페이스

최대 32개의 아날로그 오디오 I/O 채널: 다양한 오디오 처리 요구 사항을 충족하기 위해 풍부한 아날로그 오디오 입력 및 출력 인터페이스 세트를 제공합니다.

16개의 마이크/라인 레벨 아날로그 오디오 입력 채널: 다양한 오디오 소스에 적합한 마이크 및 라인 레벨 입력을 지원합니다.

16개의 라인 레벨 아날로그 오디오 출력 채널: 다양한 오디오 장치를 구동하기 위한 라인 레벨 출력을 제공합니다.

4. 기타 인터페이스 및 기능

USB A 및 USB B 인터페이스: 데이터 전송 및 장치 제어를 위한 유연한 USB 연결 옵션을 제공합니다.

RS232 인터페이스: 직렬 통신을 지원하므로 다른 장치와의 연결 및 제어가 편리합니다.

GPIO 인터페이스: 자유로운 입력 및 출력 구성을 위해 8개의 GPIO 인터페이스를 사용할 수 있어 하드웨어의 유연성과 확장성을 높일 수 있습니다.

2개의 독립적인 100기가비트 이더넷 포트: 제어 연결 또는 네트워크 백업에 사용되어 추가적인 네트워크 이중화 및 보안을 제공합니다.

최대 8*8 USB 디지털 오디오 녹음 및 방송 채널: 다양한 오디오 애플리케이션 시나리오에 적합한 다중 채널 디지털 오디오의 녹음 및 방송을 지원합니다.

5. 전원 공급 장치 및 아키텍처 설계

전용 전원 모듈 내장: 안정적인 전원 공급을 보장하고 장비의 신뢰성과 안정성을 향상시킵니다.

12V(500mA) DC 외부 전원 공급 장치: 전원 공급 장치에 접근하는 편리한 방법을 제공합니다.

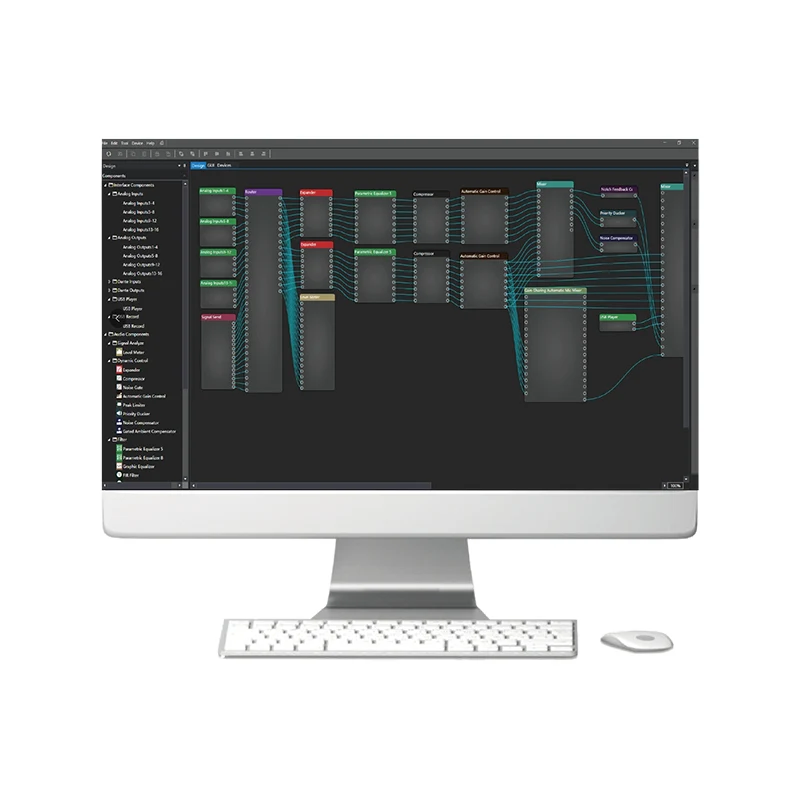

개방형 아키텍처: 사용자가 신호 처리 및 프로세스를 임의로 설정할 수 있을 뿐만 아니라 사용자 제어 인터페이스를 설계할 수 있어 뛰어난 유연성과 사용자 정의 가능성을 제공합니다.

6. 추가 기능

USB 사운드 카드 지원: 오디오 처리 가능성을 확장합니다.

내장 AEC, ANC, AFS: AEC(에코 제거), ANC(능동 소음 제어), AFS(자동 피드백 억제) 및 기타 기능은 오디오 처리의 품질과 효과를 향상시킵니다.

WIFI 연결 지원: 무선 네트워크의 다른 장치와의 통신 및 데이터 전송을 용이하게 하는 무선 연결 옵션을 제공합니다.

64채널 Dante DSP 제품 적용

64채널 Dante DSP 제품은 오디오 처리 기술의 획기적인 발전을 나타내며 높은 성능과 유연성으로 인해 광범위한 애플리케이션을 제공합니다. 잠재적인 응용 프로그램에 대한 자세한 개요는 다음과 같습니다.

1. 라이브 사운드 및 공연 장소

오디오 믹싱 및 라우팅: Dante 네트워크 오디오의 64개 채널을 처리하는 DSP 기능은 라이브 사운드 환경에 이상적이며 오디오 신호의 복잡한 믹싱 및 라우팅을 허용합니다.

에코 및 소음 감소: 내장된 AEC(Acoustic Echo Canceller) 및 ANC(Active Noise Control) 모듈은 원치 않는 에코와 소음을 크게 줄여 전반적인 음질을 향상시킵니다.

2. 녹음실

멀티트랙 녹음: 최대 64개의 오디오 채널을 지원하는 DSP는 멀티트랙 녹음 세션에 적합하여 연주의 모든 세부 사항을 캡처합니다.

디지털 오디오 워크스테이션 통합: DSP는 널리 사용되는 DAW(디지털 오디오 워크스테이션)와 원활하게 통합되어 오디오 녹음, 편집 및 믹싱을 위한 원활한 워크플로우를 제공합니다.

3. 방송 및 스트리밍

라이브 스트림을 위한 오디오 처리: DSP의 강력한 처리 기능을 사용하면 라이브 스트림의 오디오 품질을 향상시켜 시청자가 고품질 오디오 경험을 즐길 수 있습니다.

다중 채널 오디오 방송: AES67 호환성을 지원하는 DSP는 방송 환경에서 IP 네트워크를 통해 다중 채널 오디오 신호를 전송 및 수신하는 데 사용할 수 있습니다.

4. 회의 및 회의 공간

오디오 회의: DSP를 사용하면 AGC(자동 게인 제어) 및 소음 억제와 같은 기능을 지원하여 명확한 통신을 보장함으로써 오디오 회의를 용이하게 할 수 있습니다.

중앙 집중식 제어: RS232, RS485 및 UDP 제어 옵션을 통해 DSP를 중앙 제어 시스템에 통합할 수 있어 오디오 설정 및 장비를 쉽게 관리할 수 있습니다.

5. 설치 및 음향 시스템

오디오 배포: 대규모 설치에서는 DSP를 사용하여 정확한 라우팅 및 제어를 지원하여 오디오 신호를 여러 구역이나 방에 배포할 수 있습니다.

사운드 시스템 최적화: DSP의 강력한 처리 기능을 사용하여 다양한 환경에 맞게 사운드 시스템을 최적화하여 오디오가 선명하고 정밀하게 전달되도록 할 수 있습니다.

6. 교육 및 훈련

교실용 오디오 강화: DSP를 사용하면 교실에서 오디오 강화를 강화하여 학생들이 강의와 프리젠테이션을 명확하게 들을 수 있습니다.

원격 학습 및 웹 세미나: 다중 채널 오디오 녹음 및 스트리밍을 지원하는 DSP를 사용하여 원격 학습 및 웹 세미나를 촉진하고 참가자에게 고품질 오디오 경험을 제공할 수 있습니다.

7. 공연 예술 센터 및 극장

라이브 공연을 위한 오디오 믹싱: DSP를 사용하면 극장 및 공연 예술 센터의 라이브 공연을 위한 오디오 신호를 믹싱하여 청중이 선명하고 몰입감 있는 오디오 경험을 즐길 수 있도록 할 수 있습니다.

사운드 디자인 및 효과: 강력한 처리 기능을 갖춘 DSP를 사용하여 극장 제작을 위한 복잡한 사운드 디자인 및 효과를 만들 수 있습니다.
