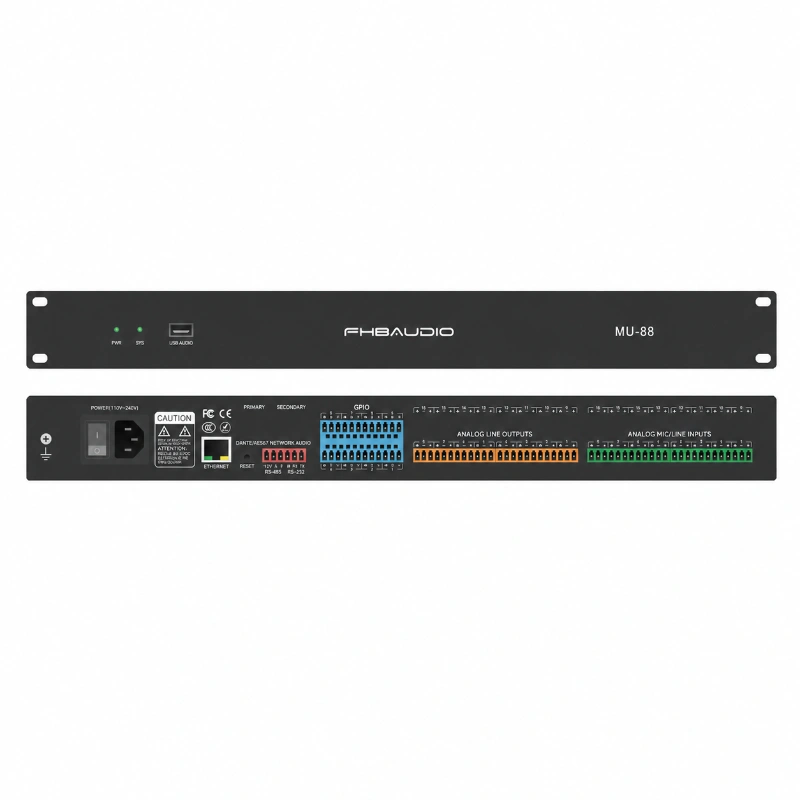

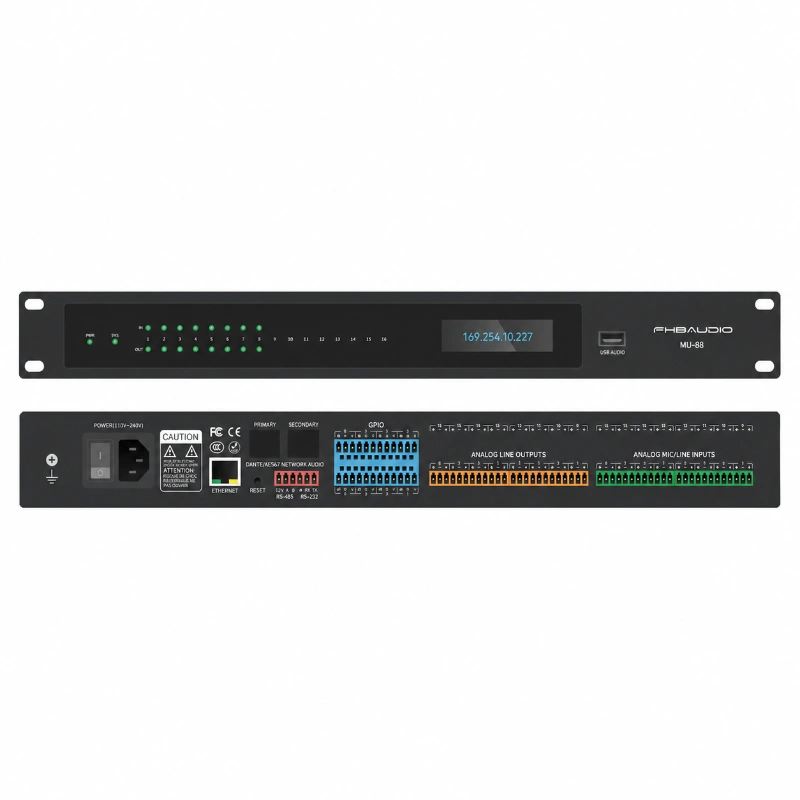

MU88 8채널 디지털 신호 프로세서는 단일 랙 공간 장치에서 정밀한 믹싱, 에코 및 피드백 제어, 네트워크 기반 오디오 관리가 필요한 상용 오디오 시스템용으로 제작된 전문 디지털 신호 프로세서입니다. ADI SHARC 21489 DSP 엔진으로 구동되는 이 제품은 버스형 음향 반향 제거, 독립 채널 피드백 억제 및 자동 게인 공유 믹싱 기능을 통해 8개의 아날로그 입력과 8개의 아날로그 출력을 처리합니다. 내장된 USB 사운드 카드를 사용하면 음악 재생, 녹음, Zoom 및 Tencent Meeting과 같은 소프트 회의 플랫폼을 위해 PC에 직접 연결할 수 있습니다. 통합업체 및 AV 컨설턴트를 위해 설계된 MU88은 에코 제거, 믹싱 및 오디오 라우팅을 중앙에서 제어할 수 있는 하나의 프로세서에 통합하여 랙 공간과 설치 시간을 줄이는 동시에 최종 사용자의 일상적인 신뢰성을 향상시켜 회의실, 강의실 및 다목적 장소의 시스템 설계를 단순화합니다.
MU88은 FHB Audio의 Dante 지원 디지털 신호 프로세서 시리즈에 속하며 네트워크 기반 제어 및 모니터링을 통해 신뢰할 수 있는 오디오 처리가 필요한 통합업체에 적합합니다. 핵심적으로 이 장치는 450MHz SIMD에서 작동하고 400MIPS/1.6GFLOPS의 처리 용량을 갖춘 ADI SHARC 21489 프로세서에서 실행되므로 추가 대기 시간 없이 여러 DSP 기능을 동시에 실행할 수 있는 헤드룸을 제공합니다. 시스템 지연은 3ms 미만으로 유지됩니다.
작동 원리:아날로그 오디오는 8개의 밸런스드 입력 채널을 통해 입력되고 DSP 엔진의 믹싱, 필터링 및 다이내믹 단계를 통해 변환 및 처리된 다음 8개의 밸런스드 아날로그 출력으로 라우팅됩니다. 버스 유형 AEC(512ms 테일 타임, 60dB/s 수렴, 60dB 취소 깊이)는 회의 신호에서 에코를 제거하는 반면, 독립 채널 AFC는 피드백 전 최대 10dB의 추가 이득으로 노치 기반 피드백 억제를 적용합니다. ANS 소음 억제, Ducker 및 ANC 소음 이득 보상은 신호 경로를 더욱 깔끔하게 정리하고, 게이트 믹서를 사용한 AMC 게인 공유 자동 믹싱은 다중 마이크 룸의 균형을 자동으로 유지합니다.
핵심 가치:8채널 디지털 신호 프로세서는 별도의 믹서, 에코 제거기 및 피드백 억제기의 스택이 아닌 공간의 오디오 랙을 단일 프로세서로 줄여 설치 비용과 장기 유지 관리 비용을 모두 낮춥니다. 중앙 제어 지원(RS232, RS485, UDP) 및 8방향 GPIO를 통해 통합자는 원터치 룸 시작 및 종료를 위해 MU88을 타사 제어 시스템에 연결할 수 있습니다.
시스템 이점:Windows PC 제어 애플리케이션을 사용하면 기술자가 회의 모드, 프레젠테이션 모드 또는 이벤트 모드 등 여러 장면을 편집하고 저장할 수 있으며 실수로 라이브 시스템이 변경되는 것을 방지하는 화면 잠금 기능이 포함되어 있습니다. 단일 인터페이스에서 최대 30개의 장치를 관리할 수 있으며, MU88은 온라인에서 동시에 작동하는 최대 8개의 장치를 지원하므로 단일 대시보드에서 관리되는 단일 룸 설치와 대규모 멀티 룸 배포 모두에 적합합니다.
애플리케이션 포지셔닝:MU88은 완전한 맞춤형 DSP 프로그래밍 프로젝트의 복잡성 없이 안정적인 음성 강화, 자동 믹싱 및 원격 제어가 필요한 중간 규모 회의실, 교육실, 강의실 및 회의실에 가장 적합합니다.
|
목 |
사양 |
|
DSP 처리 |
ADI SHARC 21489 @ 450MHz SIMD |
|
아날로그 채널 수 |
8개 입력 + 8개 출력 |
|
핵심 알고리즘 |
자동 믹싱, 피드백 제거(AFC), 에코 제거(AEC), 잡음 제거(ANC) |
|
GPIO |
8(입력 및 출력 포함) |
|
RS232 / RS485 |
1 |
|
RJ45 제어 인터페이스 |
1 |
|
USB 포트 |
1(내장 USB 사운드 카드) |
|
입력 게인 |
0/3/6/9/12/15/18/21/24/27/30/33/36/39/42/45/48dBu |
|
디지털화 비트 |
24비트 |
|
샘플링 속도 |
48kHz |
|
주파수 응답(20Hz~20kHz) |
±0.3dB |
|
팬텀파워 |
+48V / 최대 10mA |
|
최대 레벨 |
+18dBu |
|
출력 동적 범위에 대한 입력 |
110dB |
|
입력 다이내믹 레인지로 출력 |
112dB |
|
총 고조파 왜곡 + 잡음 |
< -94dB @ 4dBu |
|
바닥 소음(A-가중치) |
-90dBu |
|
시스템 지연 |
< 3ms |
|
입력 임피던스(균형) |
5.4KΩ |
|
출력 임피던스(균형) |
600Ω |
|
무게 |
3kg |
|
크기 |
482 × 260 × 45mm |
|
작동 전원 공급 장치 |
AC 110V~220V, 50Hz/60Hz |
400 MIPS / 1.6 GFLOPS의 처리 용량을 갖춘 ADI SHARC 21489 @ 450 MHz SIMD 프로세서를 기반으로 구축된 MU88은 시스템 지연을 3ms 미만으로 유지하면서 믹싱, 필터링 및 동적 처리를 병렬로 실행하므로 실시간 회의 및 음성 강화의 응답성이 유지됩니다.
통합된 일체형/원아웃 USB 사운드 카드는 노트북이나 PC에 직접 연결되어 추가 오디오 인터페이스 하드웨어 없이 음악 재생, 녹음 및 Zoom, Tencent Meeting, DingTalk와 같은 소프트 화상 회의 플랫폼을 지원합니다.
512ms 테일 타임, 60dB/s 수렴 속도 및 60dB 취소 진폭을 갖춘 버스형 AEC는 모든 활성 채널에서 에코를 제거하여 하이브리드 회의 및 영상 통화 중에 원격 참가자의 신호를 명확하게 유지합니다.
채널별 AFC는 노치 필터 알고리즘을 사용하여 각 마이크의 피드백을 독립적으로 억제하여 여러 라이브 마이크가 있는 개방형 공간에서 피드백 전에 최대 10dB의 사용 가능한 게인을 추가합니다.
ANS 주변 소음 억제 기능은 신호 대 소음 비율을 최대 18dB까지 향상시키며, 내장된 Ducker 및 ANC 소음 이득 보상기는 조용하거나 시끄러운 기간 동안 배경 소음 및 이득 이동을 자동으로 관리합니다.
게이트 믹서를 사용한 AMC 자동 믹싱은 여러 개방형 마이크의 균형을 자동으로 조정하여 여러 활성 발언자와의 회의 중에 수동 게인 라이딩의 필요성을 줄입니다.
RS232, RS485 및 UDP 제어 모드는 8방향 GPIO와 함께 원터치 전원, 신호 전환 및 실내 또는 시설 전체의 환경 제어를 위해 타사 제어 시스템과 통합할 수 있습니다.
전용 Windows 클라이언트를 사용하면 기술자가 프로세서를 모니터링하고, 회의 모드나 이벤트 모드와 같은 장면을 편집 및 호출하고, 실수로 인한 변경을 방지하기 위해 화면을 잠글 수 있으며, 단일 인터페이스에서 최대 30개의 장치를 관리할 수 있습니다.
회의실과 중간 규모 회의 공간을 위한 명확한 음성 강화, 자동 믹싱, 반향 없는 하이브리드 회의를 제공합니다.
일관된 음성 선명도를 위해 자동 게인 공유 및 피드백 억제 기능을 통해 다중 마이크 강의 및 교육 환경을 지원합니다.
호출 가능한 사전 구성된 처리 프로필을 통해 프레젠테이션, 토론 및 이벤트 오디오 장면 간의 전환을 처리합니다.
하나의 제어 인터페이스에서 최대 8개의 온라인 장치와 최대 30개의 장치를 관리하여 여러 공간의 프로세서에 대한 감독을 단순화합니다.
