단테 인터페이스 마이크

DWP22X는 고성능 단테 인터페이스 패널로 두 개의 단테 채널을 아날로그 오디오 출력으로 원활하게 변환하고 두 개의 아날로그 오디오 입력을 단테 네트워크로 변환합니다. DWP22X-UA 모델은 미국 스타일의 이중 갱 백 박스를 위해 설계되었으며 DWP22X-EU는 유럽 장착 백 박스에 맞게 조정되었습니다.

설정하려면 CAT5 케이블을 사용하여 RJ45 포트를 이더넷 스위치에 연결 한 다음 Dante 컨트롤러를 사용하여 동일한 Dante 네트워크의 다른 장치로 저도 신호를 전환하십시오. 이를 통해 네트워크에서 효율적이고 안정적인 오디오 전송을 보장합니다.

단테 인터페이스 패널 마이크/라인 2 입력 x 2 출력 주요 기능 :

• 두 개의 입력 / 출력에 대한 단테 인터페이스를 제공합니다

• 2 개의 표준 XLR 마이크 또는 라인 오디오 채널이 단테 네트워크로 변환

• 각 입력에서 선택할 수 있습니다

• 각 입력 채널에 대해 -20 dB에서 +20dB로 조정 가능한 마이크/라인 게인

• 응축기 마이크의 각 입력에 전환 가능한 48V 팬텀 전력

• 각 오디오 입력 신호/클립이 전면 패널에서 LED

• Dante Network에서 2 개의 XLR 균형 오디오 출력 라인 레벨

• 후면 패널의 2 개의 출력 채널 (2 개의 XLR 출력에 해당)

• 고해상도 24 비트 아날로그를 디지털 및 디지털로 변환

• LED는 전면 패널의 전원 및 네트워크 동기화 상태를 나타냅니다.

• 외부 24VDC 전원 공급 장치 또는 POE로 구동됩니다

• POE를 사용한 정상 작동 네트워크 스위치

FHBAVTEC DANTE 인터페이스 마이크/라인 2 입력 X 2 출력 사양

FHBAVTEC DANTE 인터페이스 패널 마이크/라인 2 입력 x 2 출력 작동

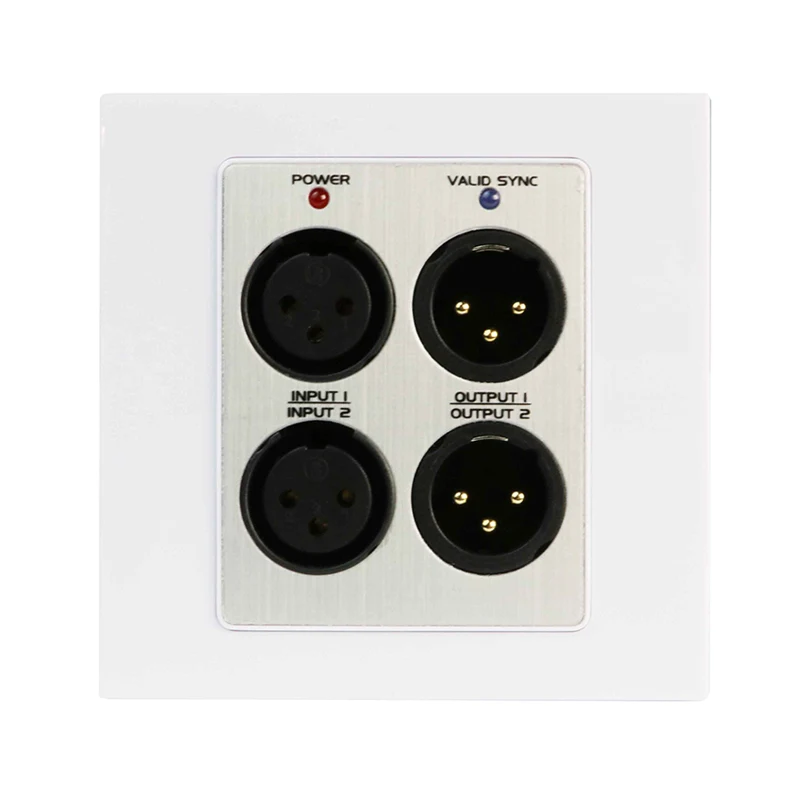

1. 두 개의 XLR 입력, 마이크 또는 라인 오디오 신호를 허용합니다.

2. 마이크 또는 라인 오디오 신호 용으로 선택할 수있는 2 개의 XLR 출력.

3. 전원 LED 표시기.

4. Sync LED는 Dante Network의 상태를 나타냅니다.

5. 입력 선택기

라인 : 균형 또는 불균형 라인 소스를 허용합니다.

MIC : 동적 또는 응축기 마이크의 신호를 허용합니다.

48V : OnDenser 마이크를 연결할 때 48V 팬텀 파워를 제공합니다.

6. 출력 선택기 : t 출력이 다른 게인 범위를 갖는 라인 또는 마이크에.

7. 입력 게인 제어 : ACh 입력 채널에서 입력 신호의 게인 레벨을 조정합니다.

8. 각 입력 채널에서 신호 클립 LED

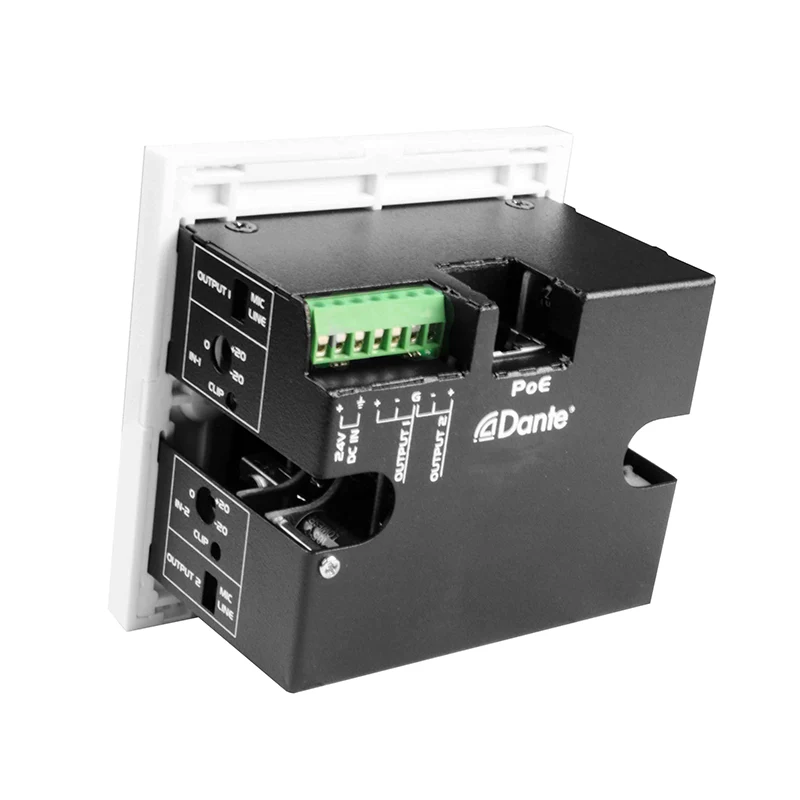

9. 유로 터미널 출력 :

두 개의 단테 채널을 아날로그 라인 출력으로 변환합니다. 이 두 출력은 출력 N 전면 패널과 평행합니다.

10.RJ45 포트 : CAT5를 사용하여 Dante Network에 연결할 수 있습니다.

참고 : POE 활성화 네트워크 스위치를 사용하면 DWP22X가 전원을 공급하고 POE에서 작동 할 수 있습니다.

11. Power : DC 24V를 2P 터미널 블록 또는 DC 입력 잭으로 연결하십시오. 참고 : DC 24V와 POE가 둘 다 DWP22X에 존재하면 장치는 DC 24V에서 작동합니다. DC 24V가 제거되면 전원은 POE 전력으로 자동으로 전환됩니다.

FHBAVTEC DANTE 인터페이스 마이크/라인 2 입력 x 2 출력 응용 프로그램

2ch Dante Interface 2 Mic/Line Inputs x 2 출력 인터페이스 패널은 회의실, 라이브 사운드 설정, 브로드 캐스트 스튜디오 및 설치된 AV 시스템과 같은 전문 오디오 애플리케이션에 적합합니다. 벽 마운트 디자인은 다양한 환경에 깨끗하고 효율적인 통합을 가능하게하면서 고품질 오디오 성능을 유지할 수 있습니다.
