DSP 제어판

DSP 제어판

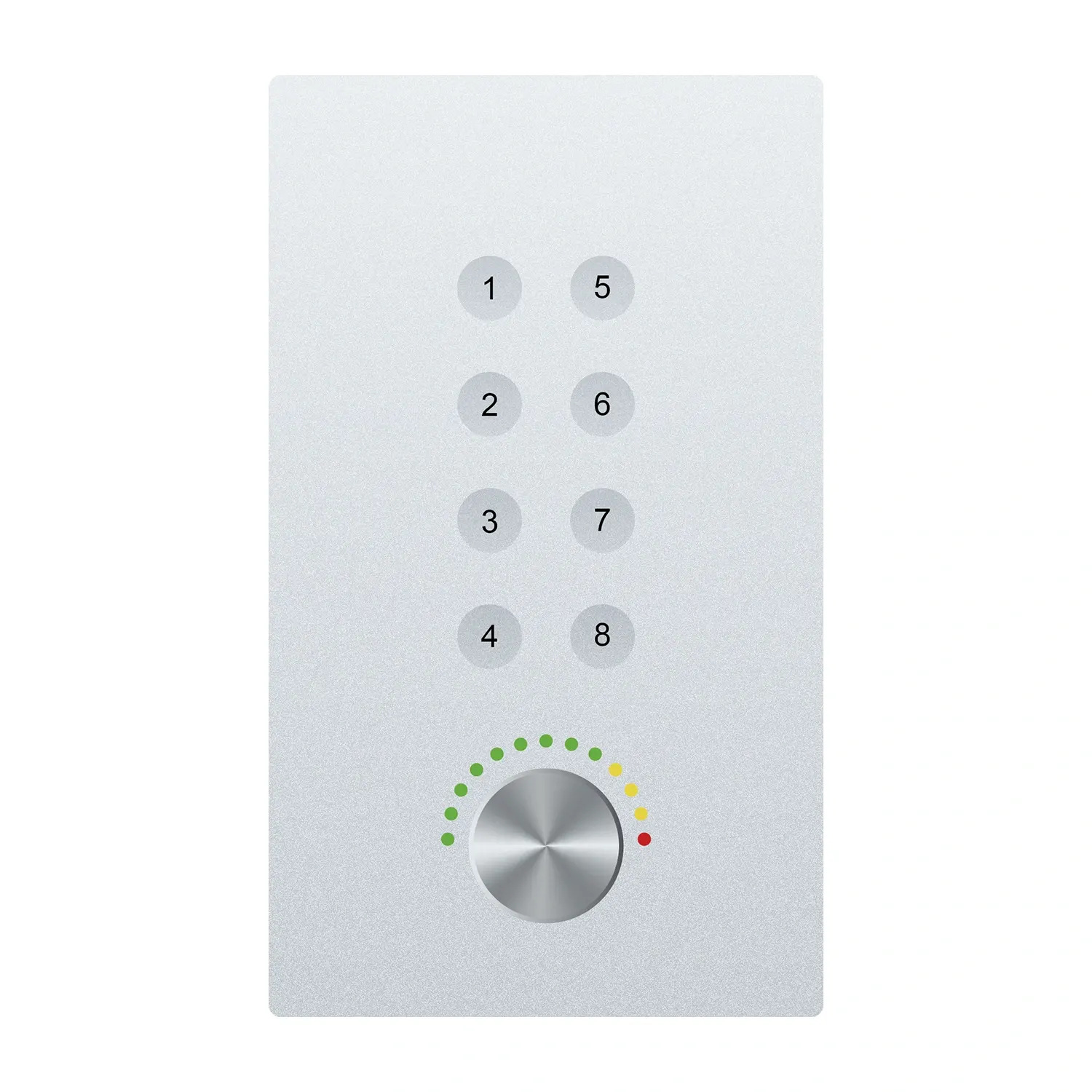

NCP-01 DSP 제어판은 MU DSP의 제어판입니다.

키의 수는 8 개 이상, 하나의 노브 이상입니다.

기능 지원 사용자 정의;

UDP 통신 프로토콜 채택;

POE 전원 공급 장치;

MU DSP 및 동일한 브랜드와 호환됩니다.

DSP 제어판 매개 변수 :

DSP 제어판

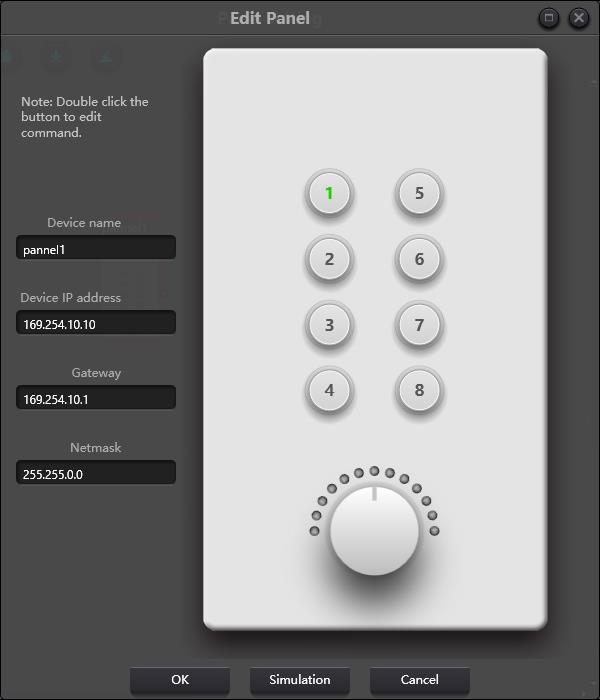

키 패널에는 8 개의 키와 1 개의 노브가 있습니다. 노브는 이득을 조정하는 데 사용되며 8 개의 키를 사용하여 프로그래밍을 통해 다른 기능을 실현할 수 있습니다. 볼륨 조정, 음소거, 사전 설정 및 명령을 포함한 4 가지 유형의 주요 함수가 있습니다. 기능 영역의 항목을 임명 키로 드래그하여 키의 프로그래밍을 완료합니다.

마찬가지로 모든 프로그래밍을 완료 한 후 사용자는 에뮬레이션 버튼을 사용하여 구성이 올바른지 확인할 수 있습니다.

패널 작동 지표에 대한 지침

1. 키 표시기가 켜져 있으며, 이는 키가 음소거 함수로 구성되었음을 나타냅니다.

2. 키 표시기는 계속 깜박임으로, 키가 게인 함수로 구성되어 있음을 나타냅니다. 구성된 노브는 또한 채널의 이득을 사용하고 조정합니다. 노브 주변의 13 지표는 이득을 나타냅니다.  그들은 게인 크기로 켜져 있거나 꺼져 있습니다. 13 개의 지표는 모두 -72dB의 이득을 나타내고 모두 12dB의 이득을 나타냅니다.

3. 키 표시기를 누르면 키가 사전 설정 또는 명령 함수로 구성되었음을 나타냅니다.

명령 함수 : 명령 데이터는 중앙 제어 명령에서 나옵니다. 섹션 5를 참조하십시오.
